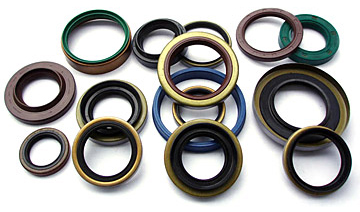

Уплотнительные кольца вала

Сальники/гуфера – радиальные уплотнители вала вставляются для уплотнения вращающихся валов, преимущественно в следующих исполнениях:
  • двигатели уплотнения коленчатых и кулачковых валов
  • приводные валы легковых и грузовых автомобилей
  • приводные валы в сельськохозяйственных и строительных машинах
  • промышленные коробки передач
  • гидроагрегаты
  • стиральные машины
  • дальнейшее широкое применение в конструкции механизмов и машин

Обозначение:
  • G – уплотнения с одной кромкой уплотнения
  • GP – уплотнения с одной кромкой уплотнения и пыленепроницаемой прокладкой

  • Устройство
  • DL – ореберение уплотнительной поверхности левого вращения
  • DP – оребрение уплотнительной поверхности правого вращения
  • V – ударно-волновая обработка наружной поверхности

  • Виды резины
  • NBR – уплотнение из нитрильной резины
  • MVQ – уплотнение из силиконовой резины
  • FKM – уплотнения из фторкаучуковой резины
  • ACM – уплотнения из акриловой резины



Экспликация и свойства материалов

Обозначение
Вид материала
Температура
Применение
NBR
нитрильная резина
Od -40°C do 100° C
Oils, greases, water
ACM
акрильная резина
Od -20°C do 130° C
масла, смазки
MVQ
силиконовая резина
Od -30°C do 160° C
моторные масла
FKM
фторкаучуковая резина
Od -30°C do 160° C
масла, смазки, вода
PTFE
тефлон
From -130° C to 200° C
минеральные масла, синтетические масла, масла

  • BA – наружный корпус из эластомера
  • UM – с торцевой стороны обработана уплотнительная кромка (чаще всего FPM)
  • B1 – медная одиночная втулка
  • B2 – металлическая втулка с обечайкой
  • U..X2 - с торцевой стороны обработана уплотнительная кромка (чаще всего FPM)
  • DUO – две уплотнительные кромки прижаты пружиной
  • SL – пыленепроницаемая прокладка PT – уплотнительная кромка PTFE
  • X7 – желобчатый наружный корпус BAB – загружен под давлением
  • FUD – выложенная в форму уплотнительная кромка OF – без пружины
